12kV架空配電線路T接支線路或末端用戶內部發生故障時，因其進線開關保護動作時限與變電站出線開關保護時限配合無法合理整定時，將會造成變電站出線開關跳閘。如果故障性質是永久性的，變電站重合將不成功，則一個中壓用戶界內的局部?~故將使整條12kV配電線路停電。如若在T接處或用戶端(責任分界點)安裝一臺戶外分界斷路器，經過判斷確認用戶界內發生故障(過流、短路、單相接地等故障)，自動將故障隔離，則可以確保非故障區用戶正常用電。

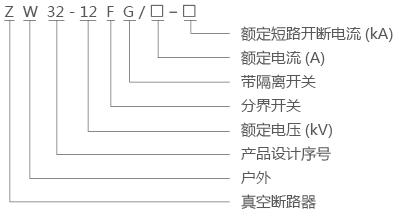

型號含義


環境條件

◆ 環境溫度：不高于+40T，不低于-40C；

◆ 空氣相對濕度：曰平均值不大于95%,月平均值不大于90%；

◆ 海拔高度不超過2000米；

◆ 風壓不超過700Pa(相當于風速34m/s)；

◆ 地震烈度不超過8級；

◆ 無火災、爆炸、嚴重污穢、化學腐蝕以及劇烈震動的場所。

斷路器主要技術參數

外形及安裝尺寸


ZW32-12F戶外高壓智能分界真空斷路器(看門狗)在12kV饋電架空線路上的應用可避免無故障線路的連帶性?~故停電、縮小故障停電范圍、縮短用戶停電時間、保護主網的安全運行。并具備故障檢測功能，保護控制功能和通訊功能，可實現自動切除單相接地故障和自動隔離相間短路故障。安裝點使用與12kV配電線路用戶進線的責任分界點處，也可以適用于符合要求的分支線連接處。

FZN25-12系列戶內高壓負荷開關及熔斷器組合器

◎概述

主要用途FZN25-12D/T630-20真空負荷開關和FZN25-12F，R組合電器主要用于10KV三相交流50Hz,環網或終端的供電的市區配電站和工業用電設備中，作負荷控制和短路保護用，由于組合電器對變壓器等設備的保護使用比斷路器更可靠，特別適用于環網，比輻射供電單元和箱式變電站。

◎主要技術參數

序號18項目單位FN25-12D/1630-20FN25-12D/630-31.51額定電壓KV122額定頻率HZ50?3額定電流A6301004額定絕緣水平 1min 工頻耐受電壓KA 雷電沖擊耐受電壓（峰值） 54s熱穩定電KA206額定動穩定電流（峰值）KA507額定有功負載開斷電流AA6306308額定閉環開斷電流AA6306309額定電纜充電開斷電流AA101010額定轉移電流AA 20011額定開斷空載變壓器容量KV/A125012額定短路開斷電流KA 31.513額定短路關合電流（峰值）KA5080（預期值）14接地開關額定熱穩定電流KA202015接地開關額定動穩定電流（峰值）KA50 5016分合閘操作電源額定電KADC220，110 AC220，110 17機械壽命（負荷開關/接地地開頭）KA10000/2000

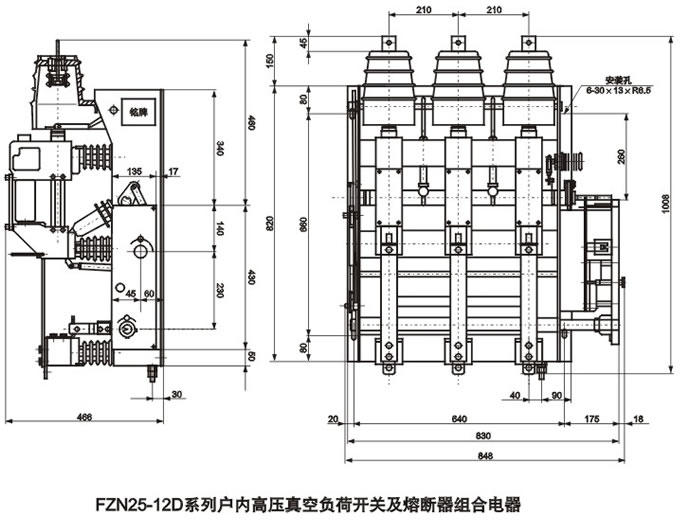

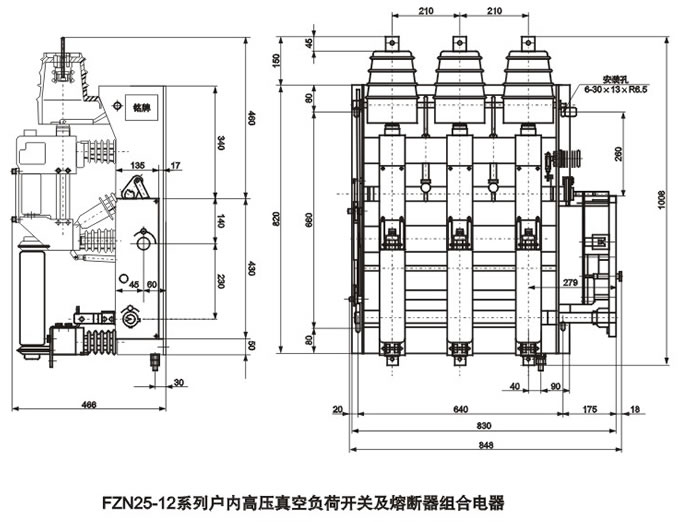

◎外形安裝尺寸
